產品背景

隨著我國對環境治理要求越來越高，PM2.5成為環境監測的重要指標，而空氣中的揚塵作為影響PM2.5指標的重要組成部分， 也成為各級環保部門監控的對象。揚塵是由于地面上的塵土在風力、人為帶動及其他帶動飛揚而進入大氣的開放性污染源，是環境 空氣中總懸浮顆粒物的重要組成部分，人為帶動主要有諸如建筑工地、道路工程等作業實施引發的揚塵污染，目前大部分地區已經 下發文件，需安裝相應的揚塵在線監測系統，以此控制施工引起的揚塵污染，但此類在線監測系統均為固定式安裝，存在流動不方 便的情況，一旦工程完畢，設備拆卸麻煩且下次利用需再次安裝，造成大量人力物力損耗，對此，我司特推出移動式環境在線監測 系統，滿足監管需求。

產品介紹

環境監測系統主要是一種集數據采集、存儲、傳輸和管理于一體的無人值守的環境監測系統，能全天候 、連續、自動地監測環境，在提供PM2.5、PM10、SO2、NO2、CO、O3等6項參數數據的基礎上，可擴展 VOCs、溫度、濕度、風速、風向、大氣壓、噪聲等參數；并結合物聯網、智能采集系統、地理信息系統、 動態圖表系統等技術、整合、共享、開發全面化、信息化、智能化的環境在線監測平臺，對控制污染源無組 織排放，減少大氣污染等綜合管理，為制定節能減排方案提供可靠的數據和科學輔助管理決策；為環保部門 的環境決策、環境管理、污染防治提供數據資料和科學依據。

視頻監控

紅外網絡高清智能球機攝像頭的種種特性使之可廣泛應用于需要大范圍高清畫質監控的場所，如:河流、森林、公路、鐵路、機 場、港口、崗哨、廣場、公園、景區、街道、車站、大型場館、小區外圍等場所。再配合新一代NVR（Net Video Recorder）， 采用了多項IT高新技術，如視音頻編解碼技術、嵌入式系統技術、存儲技術、網絡技術和智能技術等。可聯網組成一個強大的安全 防范系統。

高清1080P低碼流一體化云臺機，采用最新H.265視頻壓縮算法 壓縮比高、圖像質量好 200萬像素，支持1280×960 分辨率 360°連續旋轉，支持云臺控制功能，具備預制位與巡航功能 內置Micro SD卡插槽，支持Micro SD/Micro SDHC/Micro SDXC卡（最大支持256G） 360°連續旋轉，支持云臺控制功能，具備預制位與巡航功能 內置Micro SD卡插槽，支持Micro SD/Micro SDHC/Micro SDXC卡（最大支持256G）

LED屏幕顯示

實時LED屏幕數據顯示，通過485進行數據傳輸，將設備監測數據實時顯示到 LED屏幕上，屏幕顯示尺寸為640*320，默認使用P10單紅顯示屏。

太陽能供電系統

太陽能供電系統由太陽能控制器、150AH蓄電池組、太陽能充電板組成，將太陽能轉化為電能，具有無動部件、無噪聲、無污 染、可靠性高等特點。可就近供電，不必長距離輸送，避免了長距離輸電線路的損失。

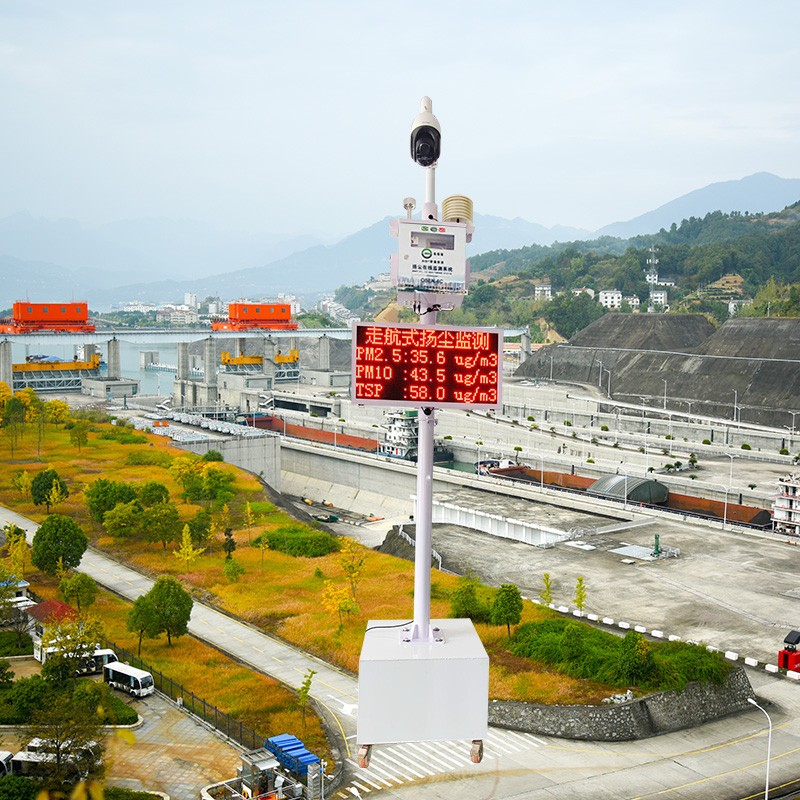

移動支架

桿體高3m，碳鋼合金材質，符合戶外監測需求，高度支持定制。 移動底座，配置定向輪，實現巡檢，底座長寬高為800*800*400mm， 可承重200斤，可內置鋰電池等設備。

技術方案

移動式環境在線監測系統，是我司結合不同的監測場景所衍生出來的產品，是移動監測、流動監測等場景的首選監測利器。同 時也是固定監測點位無法覆蓋到區域的有效補充。

系統架構

01 采集端：采集端一般指現場數采儀或監測設備數據采集傳輸模塊，把現場傳感器監測輸出的信號進行采集和處理。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。

03 監測數據處理層。報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲；本子系統劃分為兩個單 元：本地緩存和數據庫存儲，本地緩存單元負責將數據緩存至本地磁盤，數據庫存儲單元負責將緩存的數據存至數據庫。

04 設備參數狀態處理層。報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲；本子系統根據業務 需求劃分為兩個模塊，每個模塊由本地緩存和數據庫存儲兩個單元組成，兩個模塊分別處理最新值數據和值更新記錄數據。

05 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

06 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用；實時庫在整個系統架構中處于中心地位，所有其它 業務子系統都基于它進行數據處理，它自身沒有任何業務邏輯，僅作為數據層提供基礎信息及提供實時庫的持久化。

07 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統；運行監控系統：俗稱“看門狗”程序，負責監視所有業務子系統的運行。 外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

系統功能

前置通訊功能

系統軟件通過同時支持多種通訊方式（如有線、無線、串口），多種通訊模式（如定時發送模式、實時發送模式、召喚發送模式等）和 多種通訊協議進行數據采集。

實時內存庫

為了能保證系統的實時性，系統設有一個緊湊的、功能強大的實時內存庫，用來實時、高效地處理海量實時數據、實時狀態、實時報警 、遙調指令、計算量數據等，對內部數據對象進行查找、定位、過濾等，并且實時刷新。實時內存庫提供數據訪問接口，以便于第三方 或軟件開發人員訪問其中的數據（如WEB開發人員通過該接口在網頁上顯示相關數據）。

數據處理

系統軟件可采集海量數據，這些海量數據需要快速、有效地處理，而系統軟件具有很強的數據處理能力，能根據客戶提供的計算公式、 工程轉換方法、項目系數、審核規則、國家或行業相關規定等對采集的原始數據進行運算，算完后將原始數據和運算后數據在數據庫不 同表中同時分別存儲。且出現越限數據、質量碼異常數據系統產生相關報警。

數據存儲

系統軟件具有多種數據庫的寫入功能，如ORACLE等。管理員通過相關配置界面選擇其中一種數據庫。系統具備數據緩存技術，將來不 及寫入數據庫的數據及時存儲到實時文件里，在系統空閑時或故障恢復后及時將數據補回到數據庫內，確保數據不丟失。 對于與數據庫的連接、插入、查詢等操作，充分考慮了系統的容錯性，如出現斷線重連、異常屏蔽、數據庫死鎖等異?，F(xiàn)象，系統均具 有處理能力。 系統采用多線程、多連接方式對數據庫進行操作，以確保海量數據的插入、查詢、更新等。

系統性能

由于本系統負責現場各類上傳數據的接收、處理、分析和存儲，因此系統的健壯性、穩定性非常重要。系統需具備如下性能：

系統寫入速度不低于 10000 條/秒。

可確保 7*24 小時穩定無故障運行。

可支持 10000 個點的數據并發處理，并且可擴展通訊協議。
