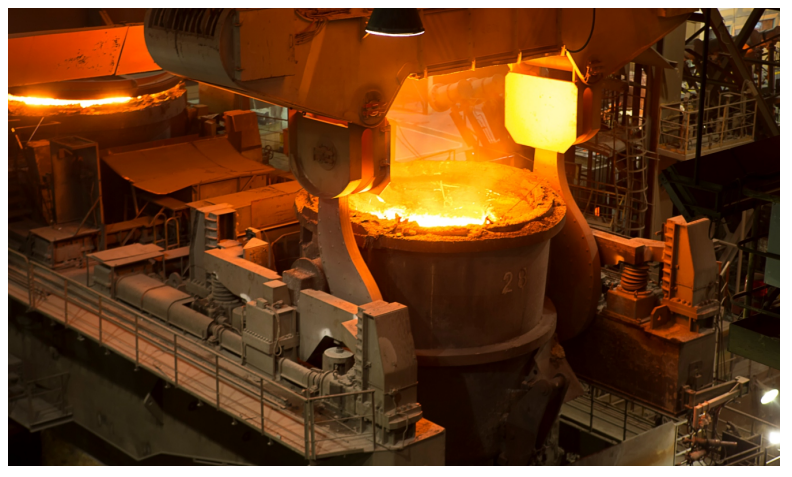

產品背景

隨著近年來我國工業化進程的不斷加快，因工業生產而帶來的大氣污染問題也隨之而來，并呈日漸加重之勢。尤其是霧霾等重 污染天氣的增多已嚴重影響到人們的正常生活和身心健康，治理大氣污染，降低工業污染排放已刻不容緩。鋼鐵企業做為污染排放 的“大戶”，生產環節中產生的粉塵顆粒物、二氧化硫、氮氧化物等均是造成大氣污染的主要來源，被認為是制造“霧霾”的元兇。 實施鋼鐵行業超低排放改造，是推動鋼鐵行業高質量發展、促進產業轉型升級、助力打贏藍天保衛戰的重要舉措。

產品介紹

奧斯恩無組織排放監測系統，通過了北京計量院的檢測認證，獲得了國家環境保護產品認 證（CCEP認證）證書、計量器具型式批準證書（CPA認證），該系統符合GB3095-2012《環 境空氣質量標準》中規定，是一款可連續自動監測不同環境功能區、揚塵重點監控區監測點的 ，且具有完善功能的揚塵監測設備；主要用于主要適用于數字城管、智慧城市、鋼鐵制造廠、 建筑工地、垃圾場、拆遷工地、碼頭、產業園、社區、道路揚塵環境監測監控中心。

主要可監測參數為：PM2.5、PM10、TSP，并可擴展添加一氧化碳（CO）、二氧化碳（CO2）、二氧化硫（SO2）、二氧化氮 （NO2）、一氧化氮（NO）、臭氧（O3）噪音、溫濕度等，參數可根據實際需要擴展，并結合視頻在線監控系統，實現數據視頻 疊加顯示，數據超標可聯動錄像抓拍，整個系統由前端監測設備、數據傳輸網絡、視頻監控系統、管理平臺四部分組成?？蓪︿撹F 制造產業園區等工業企業園區實施全方位監測監控。

本系統具有部署快速、方便靈活等特點，監測方式多樣話，采用因地制宜的靈活設點方法進行部署。實時統計各廠區、監測點 的監測設備數據，并根據各監測點的環境條件及其污染情況，來分析與推測區域內整體的排放情況，實現對熱點排放區域整體監控 等功能；同時結合物聯網、智能采集系統、地理信息系統、動態圖表系統等先進技術，整合、共享、開發，具有超標預警功能，移 動端、電腦端都可實時查看和遠程監管，建立全面化、精細化、信息化、智能化的區域環境在線監測平臺，實現污染源無組織的控 制排放，減少大氣污染等，為制定節能減排方案提供可靠的數據信息和科學的輔助管理決策；為環保部門的環境決策、環境管理、 污染防治提供詳實的數據資料和科學依據。

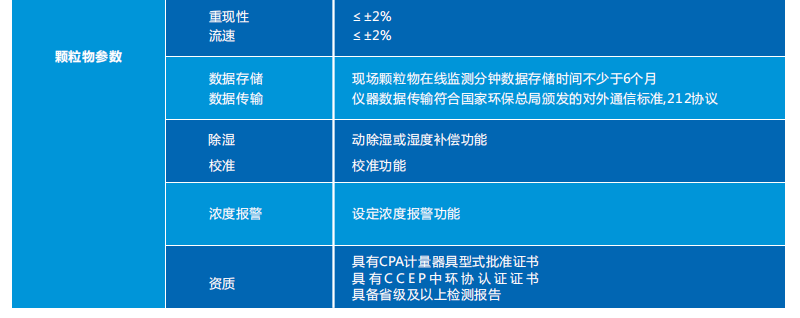

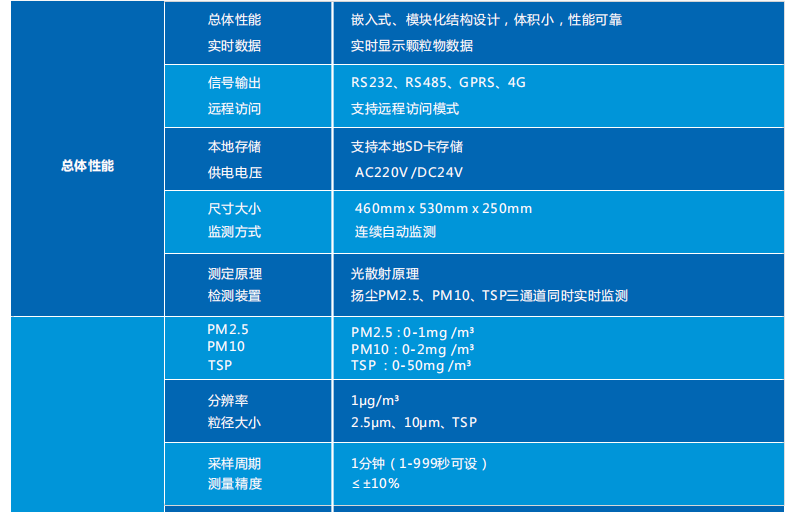

技術參數

技術特點

1、具有云端自動在線校準功能，自動修正傳感器漂移及環境干擾，無需現場人工校準。 可以同時監測多種污染源數據，并在數據平臺上顯示出監測值。 無工具拆卸，方便點位遷移與設備維護。

2、應用單片機技術和網絡通訊技術相結合，采用數據存儲功能，不僅可提供方便的數據查詢方式，還可以通過 USB接口將數據轉存至計算機，利用配套的上位機軟件自動計算日平 均值、月均值、污染指數、生成各種圖 形數據標，并進行打印。

3、監測數據可本地保存，存儲時間半年以上。 可采用市電加外接太陽能供電方式，解決布線接電等問題。 性能穩定、精確度高、操作方便、易于維護具有斷電保護功能。

4、集成GPRS通信技術，實時監測大氣環境數據，實時傳輸數據， 實時監控設備運行狀態； 精度高，性能可靠，適用于戶外和工業環境； 實現各類參數采集，自動上傳網絡平臺，自動發布數據。

5、體積小，模塊化設計，安裝方式多樣化。 集成溫度補償技術，長久自動校準技術。 采用全球定位系統，實時跟蹤設備。

6、可配備網絡攝像頭，環境污染指標超標自動預警視頻抓拍，數據字符可在視頻疊加顯示。

特色功能

現場端物聯感知

智能感知層實現多維一體化，包括有害氣體實時監測、氣象參數監測裝置等。

加熱除濕裝置

為避免檢測結果受環境濕度的影響，設備配備了加熱除濕裝置，采樣的氣體經設備內部溫濕度傳感 器監測后，如超過預設閾值，自動對采樣氣體進行加熱除濕、干燥，消除了被檢測氣體濕度對檢測 結果的影響

顆粒物原位測量裝置

本設備主要實現對揚塵PM2.5、PM10雙通道同時實時監測。 本設備采用光散射原理測量顆粒濃度，較之傳統的β射線，微量震蕩天平法法測量粉塵濃度，具有適 用性廣、測量速度快、運維方便、可在線實時測量等優點。

GPS定位系統

設備內置GPS定位模塊，采用全球定位系統，實時記錄設備所處位置信息，并將實時的位置信息上傳 至服務器，用戶也可登陸我司云平臺，在GIS實時地圖上查看到設備所處位置的標示點。

LCD觸摸屏

設備可配備7寸LCD觸摸屏，用于現場數據查看，相關參數設置，人機交互體驗度好，可以直觀查看 相關參數曲線分析圖。

天氣預報同步功能

可獲取設備安裝點區域實時天氣預報同步到LED屏幕上顯示 ，在向游客展示實時監測數據信息時，同 步展示監測點位天氣預報。

斷網續傳

為預防設備出現斷網現象，從而導致監測數據丟失，我司特開發了斷點續傳功能，當設備監測到網 絡中斷時，自動將監測數據保存至本地，待檢測到設備恢復網絡后，自動將斷線的這段時間里所監 測到的數據上傳至服務器保存。

超標報警

設備可設置報警閾值，支持遠程設定，例：將PM10超標閾值設為150μg/m3，15分鐘內平均濃度超 過該數值，設備自動報警并上傳至 監管平臺，通過PC端平臺或移動微信端提醒監管人員，如設備端 配備報警器，可自動聯動報警器進行聲光報警。

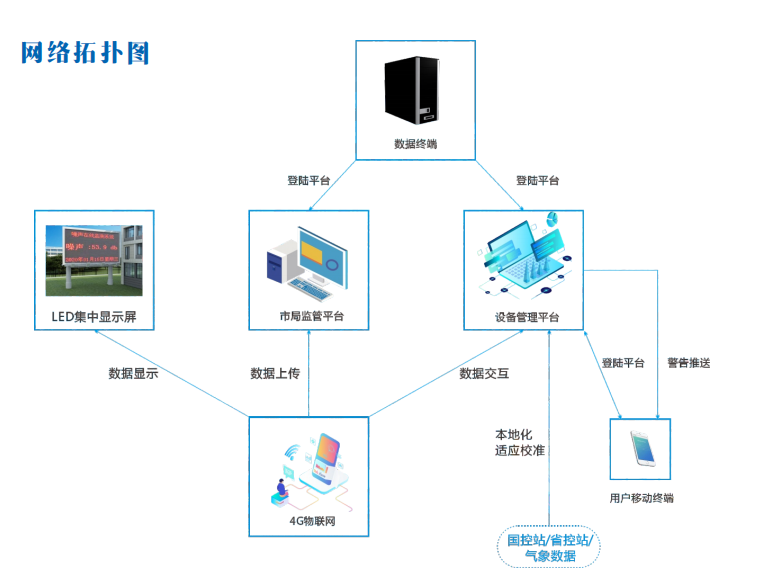

傳輸網絡

設備支持4G，RJ45以太網接口，RS485，RS232等通訊方式把采集到的數據傳輸?shù)綂W斯恩云平臺， 保存，分析，統計展示，預警處理。

視頻數據疊加功能

為了將揚塵監測系統與視頻監控系統進一步強強聯合，加強對監測現場環境的有效監督，我司通過 軟件技術手段，將前端監測的污染源監測數據與現場監控視頻錄像疊加顯示，是管理人員查看現場 視頻錄像時更加直觀連接現場空氣質量，加強管控效果。

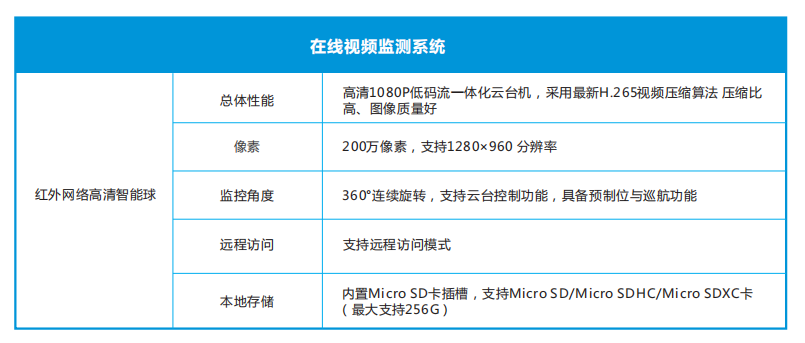

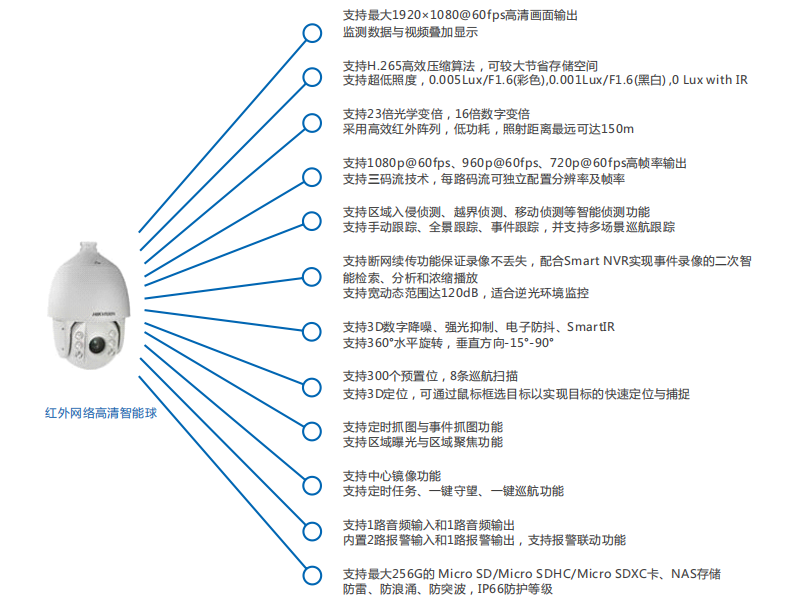

視頻監控系統

系統采用紅外網絡高清智能球的種種特性使之可廣泛應用于需要大范圍高清畫質監控的場所，如:河流、森林、公路、鐵路、機 場、港口、崗哨、廣場、公園、景區、街道、車站、大型場館、小區外圍等場所。采用了多項IT高新技術，如視音頻編解碼技術 、嵌入式系統技術、存儲技術、網絡技術和智能技術等。可聯網組成一個強大的安全防范系統。

監測方案

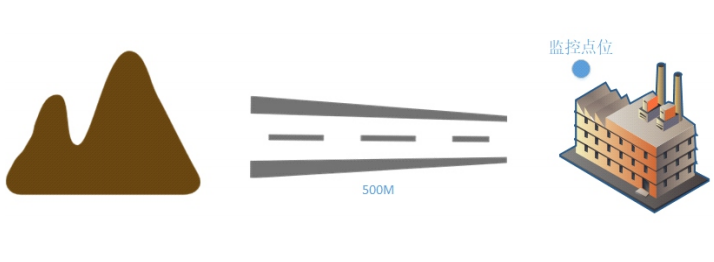

鋼鐵企業應依法全面加強污染排放自動監控設施等建設，并與生態環境及有關部門聯網，按照鋼鐵工業及煉焦化學工業自行監 測技術指南要求，建設以無組織排放監控系統+視頻在線監控系統結合的全面管控模式。 實施超低排放改造的鋼鐵企業，應全面加強自動監控、過程監控和視頻監控設施建設。在廠區內主要產塵點周邊、運輸?shù)缆穬?側布設空氣質量監測微站點，監控顆粒物等管控情況。建設門禁系統和視頻監控系統，監控運輸車輛進出廠區情況。自動監控等數 據至少要保存一年以上，視頻監控數據至少要保存三個月以上。對于本次項目，監測產所呈條狀路徑，廠區外為山坡段，根據我司多年的實施經驗，無組織排放監測設備安裝建議每500米布 設一臺，重點排放場所即廠區內必須進行重點監測。

對廠區進行24小時實時監控，對環境中的顆粒物進行監測，同時布設有視頻監控系統，可對現場施工情況進行監控，在監測到 現場污染物濃度超過預設閾值后，現場配置的聲光報警器進行報警警示，后臺服務器均有預警；監管人員可登陸我司平臺進行報警 查看，并查看現場監控是否有異常情況發生，視頻監控具備超標錄像功能，可后期進行溯查。為了方便監管，監控設備數據除了在我司云平臺上查看以外，數據亦可對接到政府監管平臺或用戶指定平臺上，存檔數據，我 司可全流程提供專業的軟件支持。

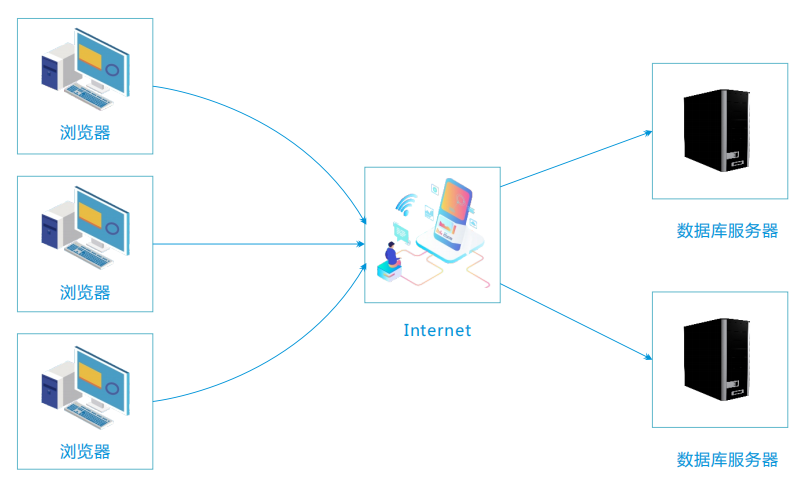

系統軟件平臺

本次項目設備安裝完成后，我司將根據要求將監控數據通過專用網絡傳輸?shù)缴鷳B(tài)環境局黃陵分局的監控平臺；同時，如有需要， 我司亦有自主開發的監控云平臺可供數據查看，并配備有配套的移動APP軟件以及微信公眾號服務，便于對監控數據實現移動監管。

環保大數據監管云平臺

環保大數據云平臺，主要依托于大數據可視化分析模型進行建設，數據24 小時全天侯實時，接收、保存，并通過圖表等形式具 象化顯示、智能分析、智能告警提醒/管理，自動生成報表分析，集數據與視頻于一體，實現污染溯源、趨勢預測等功能，充分貫徹 總量管理、總量控制的原則，包含了環境管理信息系統的許多重要功能，充分滿足各級環保部門環境信息網絡的建設要求，政府部 門可充分挖掘環境監測數據價值，打通環境監測、監管的通道，形成一套集監測、預警、指揮、執法、管理五位一體的環境監管模 式，構建區域化高分辨率監測網絡，實現大氣環境精準化管理。切實為跨界各領域提供全方位的解決方案，為打贏污染防治攻堅戰 提供科學、真實數據決策依據。

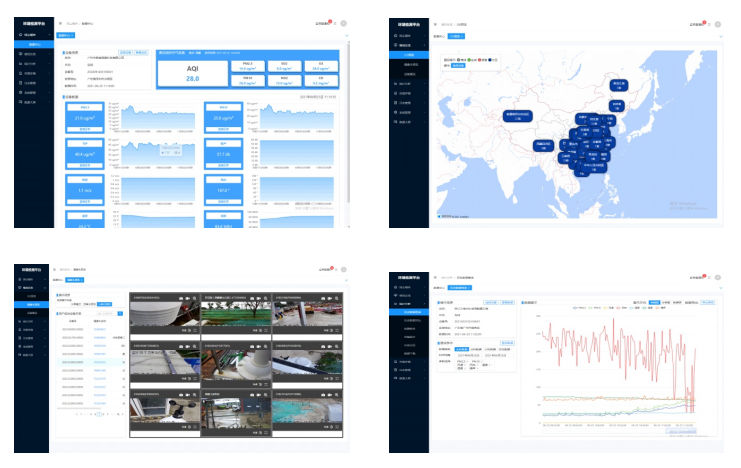

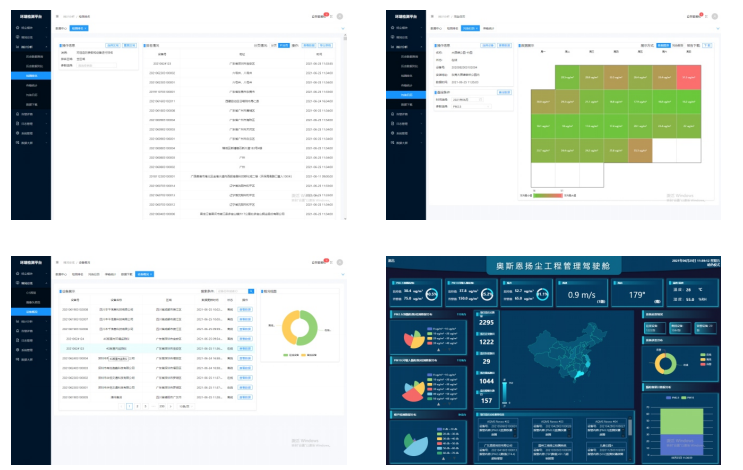

平臺主要功能界面展示

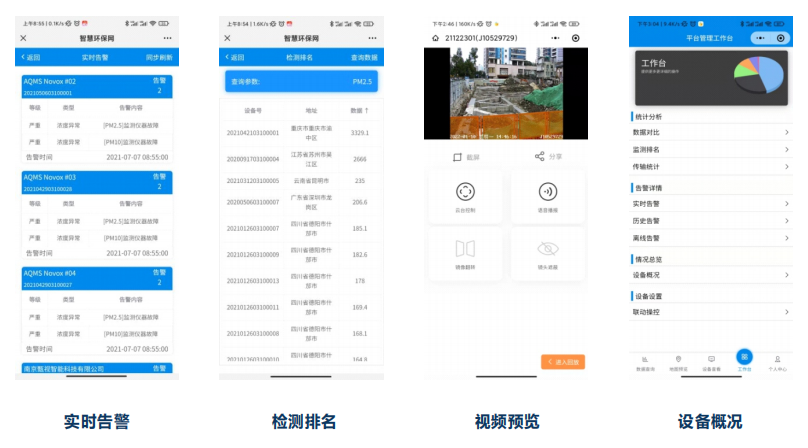

微信公眾號
