產品介紹

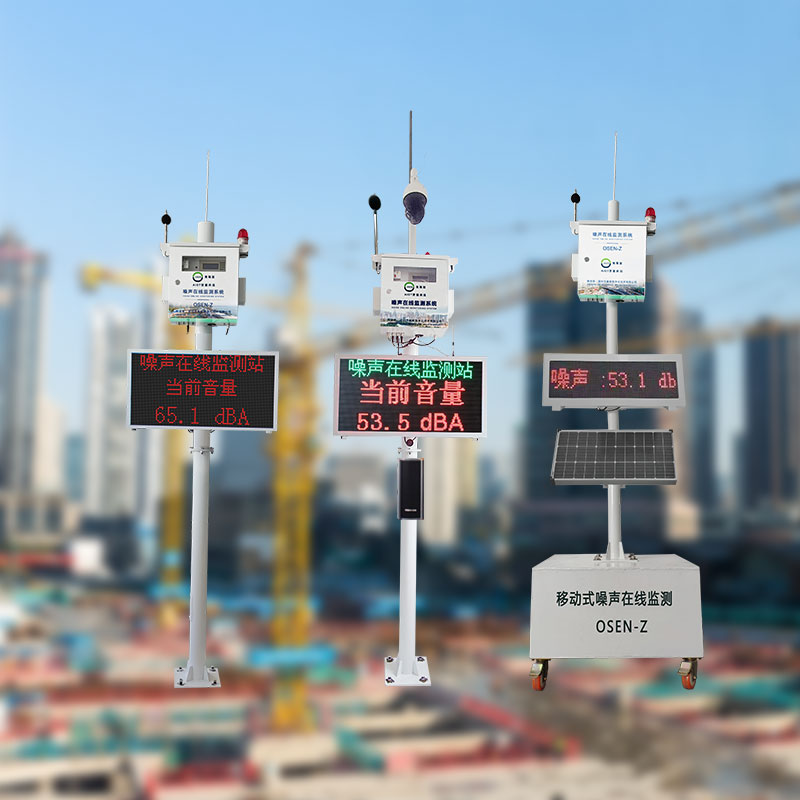

  OSEN-Z02噪聲在線監測系統，符合建筑施工噪聲自動監測系統的監測要求。核&心部件具備CPA證書，通過物聯網技術與現場端儀器儀表進行互聯互通，完成對環境噪聲數據實時采集,用于測量各類噪聲的頻率計權和時間計權聲壓級、等效連續聲級、統計聲級等多種聲學評價量，它具有積分平均、統計分析等功能，數據實時回傳至后端監管平臺。

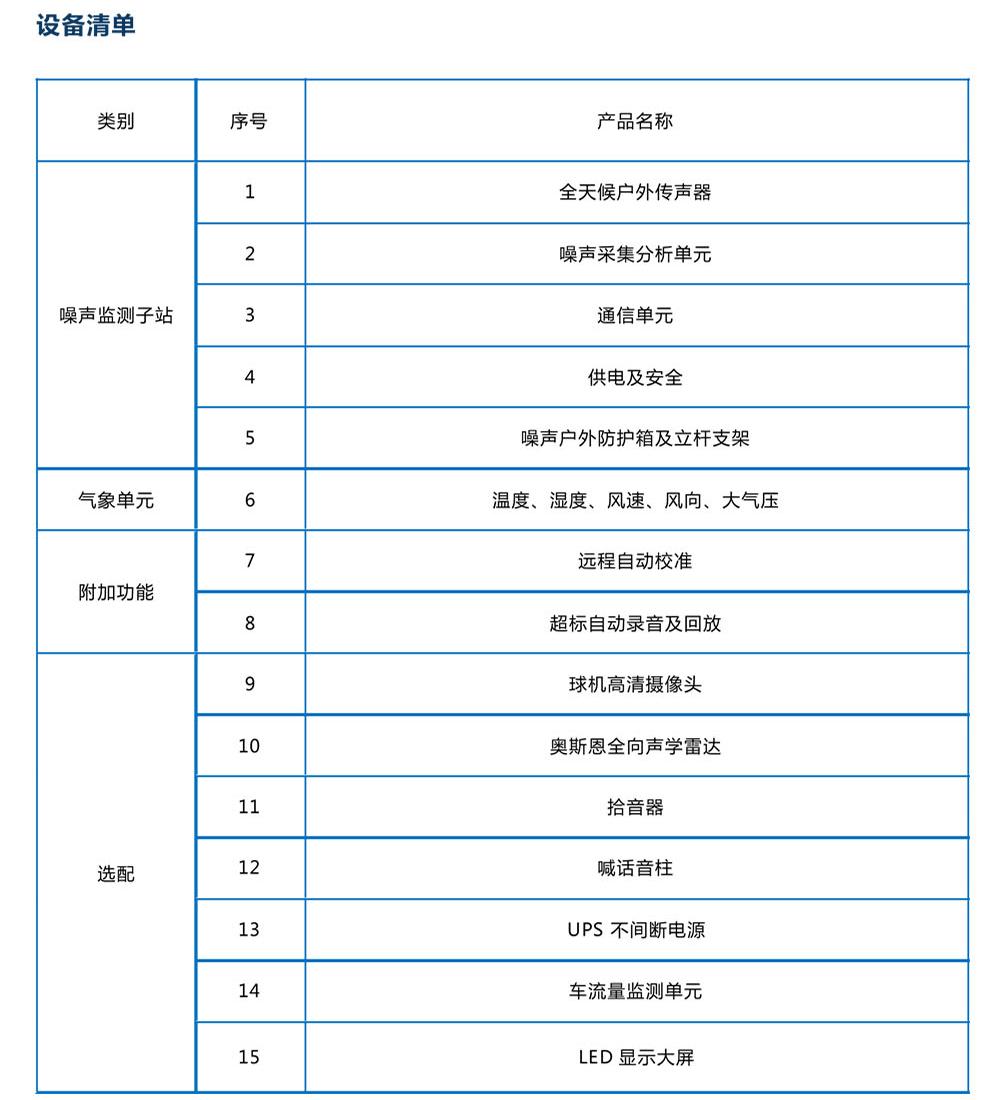

  設備組要組成部分

  全天候戶外傳聲器

  戶外傳聲器具備防風、防雨、防塵、防干擾設計以適應戶外長期連續使用的目的。戶外傳聲器的風罩會對噪聲測試的精度形成干擾。我司環境噪聲在線監測系統使用的戶外傳感器已獲得中國計量器具型式批準認證證書CPA，該戶外傳感器能在防風、防雨、防塵、防鳥停的同時，傳聲器的頻率響應達到GB/T3785-2010中對2級傳感器的頻率響應要求。

  噪聲采集分析單元

  噪聲采集分析單元具有信號采集和數據分析功能，同時可以數據存儲。環境噪聲在線監測系統的噪聲采集分析單元不是簡單的內部放置一臺聲級計進行信號采集，而是用了一臺工業級工控機，開發了適合噪聲自動監測系統的信號采集軟件。

  通信單元

  實現噪聲站到噪聲監測系統軟件服務器的數據通信。環境噪聲在線監測系統采用4G無線通信的方式，該方式能夠滿足系統的基本數據的傳輸，同時也能傳輸?shù)姆€(wěn)定。

  電源控制單元

  供電力供應，防止外部電源抖動對測量精度的影響，保護噪聲監測站免受外部浪涌攻擊。

  機箱

  環境噪聲在在線監測系統采用全天候防護箱，采用防腐防銹材質，符合IP55標準，用于放置噪聲采集分析單元、數據采集板、電源控制單元等，起到防風、防雨、防盜的作用。

  球機攝像頭及拾音器

  實現現場環境的實時監控，數據超標可實現現場環境錄像以及環境噪音拾取，通過平臺回放功能可查看現場實際情況。

  音柱

  該配置可實現遠程喊話功能，管理人員可通過遠程攝像頭進行現場查看情況，如發現有噪聲嚴重污染行為可遠程通過APP進行喊話,現場人員聽到指示后進行整改，同時可通過現場設備拾音器與后臺管理人員對話。

  全向雷達

  360°范圍內方向拾音、環境噪聲監測、特殊音頻事件檢測及聲源定位，可排除其他方向的噪聲干擾，只關注區域聲源大小。

技術參數：

(1)電聲性能符合GB/T3785.1對2級或者2級以上聲級計的要求。

(2)具有A計權和C計權。

(3)自生噪聲應不高于25dB(A),單量程測量范圍應不低于30dB(A)～130dB(A)。

(4)測量參數包含瞬時聲級Lp、等效聲級Leq、累計百&分?jǐn)?shù)聲級LN（N=5,10,50,90,95）、聲級Lmax、最小聲級Lmin、標準差SD等，支持遠程設置統計分析時間，能夠同時生成小時統計和天統計數據（Ld、Ln、Ldn）。

(5)具有遠程整機（含傳聲器）校準功能并可任意設定自校頻次，校準前后示值偏差大于0.5dB時自動提示。

(6)支持建筑施工噪聲長期連續自動監測、數據處理與評價的相關要求，如：滿足長期運行穩定性的要求、具備單次測量等效聲級計算、數據審核背景噪聲獲取與計算功能等。

(7)具備氣象參數采集功能，支持對氣象參數進行拓展監測，包括大氣溫濕度、風速、風力、風向、大氣壓、雨量等。

(8)具備音視頻采集功能，用于監控夜間施工行為，及人工審核數據和判別測量的噪聲類型?，F(xiàn)場監測時監測人員靠聽和觀察判斷測量的噪聲來源，自動監測時主要靠人工聽取音頻、觀看視頻的方式。

(9)選配聲源自動識別功能模塊，同步記錄聲源方向數據，用于輔助人工審核判斷超標數據的聲源類型。

點位選擇及安裝要求

(1)建筑施工場地監測點數量根據施工場地周圍噪聲敏感建筑物位置和聲源位置設定監測點數量，監測點設在能反映建筑施工噪聲對噪聲敏感建筑物較大影響的位置。隨著施工階段推進可調整監測點位置。

(2)建筑施工場地噪聲自動監測點位選址應符合下列要求。

a.設置于建筑工地施工區域圍欄安全范圍內，且可直接監控工地現場主要施工活動的區域。

b.周邊有噪聲敏感建筑物的，噪聲自動監測點位可單獨設置。建筑施工噪聲對噪聲敏感建筑物影響較大、距離較近的位置應設噪聲自動監測點。

c.道路工程、軌道交通工程等施工場地周邊無噪聲敏感建筑物的，可不設置噪聲監測點。

d.噪聲監測點附近避免強電磁干擾，周圍有穩定可靠的電力供應，方便安裝和檢修通信線路。

e.噪聲監測點的設置避免對施工安全造成影響。

f.當與其他建筑施工場地相鄰時，應避免在相鄰邊界處設置監測點。

(3)設備安裝與安全要求

a.在線設備安裝牢固，根據用戶自身地理位置，在一般地區應能經受10級風力，在沿海地區應能經受12級風力。

b.噪聲自動監測儀戶外傳聲器的設置設在場界外1m且高于圍墻0.5m以上，傳聲器距離其他任何組件不小于1.2m。

c.自動監測設備儀器電源引入線與機殼之間的絕緣電阻不小于20MΩ。

d.具有漏電保護裝置和防盜報警裝置，防止人身觸電，防止被盜。

監管方案

(1)低噪聲施工設備指導目錄

推廣低噪聲施工設備。制定房屋建筑和市政基礎設施工程禁止和限制使用技術目錄，限制或禁用易產生噪聲污染的落后施工工藝和設備；

(2)落實管控責任

修訂建設工程施工合同示范文本，明確建設單位、施工單位噪聲污染防&治責任和任務措施等要求。施工單位編制并落實噪聲污染防&治工作方案，采取有效隔聲降噪設備、設施或施工工藝。鼓勵噪聲污染防&治示范工地分類分級管理，探索從評優評先、資金補貼等方面，推動建筑施工企業加強噪聲污染防&治；

(3)加強監管

加強建筑施工監管，特別是夜間施工，節假日施工，居民區項目施工噪聲自動監測預警，及時發現擾民情況，按照相關技術規范設置噪聲自動監測設施，并聯網接入相關監管部門。

在建筑工地建設布點合理、設備數據準確、運行穩定的環境噪聲自動監測系統，實現建筑施工等點位噪聲在線自動監測全覆蓋，通過實時監測環境噪聲數據，掌握噪聲排放變化規律和噪聲排放強度特征。把環境噪聲實時數據傳輸?shù)奖O(jiān)控指揮中心，以便能對噪聲的數據進行分析、

統計、查詢，掌握噪聲排放變化規律和噪聲排放強度特征從而實時反映出建筑工地噪聲環境變化情況，且在完成建筑工地環境噪聲的日常監測和管理的同時能通過戶外LED顯示屏向社會及時發布環境信息，通過戶外顯示屏向公眾發布環境質量以及環境保護宣傳等信息，促進和加強廣大人民群眾對環境保護的參與和監督。從而充分保障群眾的知情權，激勵公眾保護環境的參與權。

對建筑工地具有代表性點位進行聲環境質量監測，實現建筑工地環境噪聲質量、噪聲源等自動監測，并建立環境噪聲信息數據庫，實現城市環境噪聲污染數據分析、處理和融合等復雜功能，使各種質控任務和標準傳遞等復雜任務得到自動化執行與反饋；構建綜合展示、決策輔助、分析研判、攻堅實施、應急響應、監控告警、聯防聯控等面向各級領導、各類場景的智慧化應用，實現城市噪聲污染排放信息化、智能化管理，為治理環境噪聲和改善聲環境質量提供技術依據，有效提高建筑工地聲環境管理水平。為營造安靜宜居的生活環境提供現代化技術支撐。

建筑施工過程中場屆環境噪聲不得超過以下表格排放限值：

晝間70，夜間55。

建立“線上監控報警+線下準確執法”模式，實現自動化、準確化監管。建立施工工地監控數據、噪聲聯網數據、噪聲投訴數據等信息共享機制，實現生態環境部門、建設部門、城市管理部門等部門信息同步共享、互聯互通，助力建筑施工噪聲準確化管理、準確化執法；落實噪聲監管責任，成立夜間施工噪聲投訴快速處理中心；屬地生態環境部門負責對本轄區內未審批夜（午）間施工、超分貝施工等行為開展監管，依托夜間施工噪聲投訴快速處理中心探索“遠程喊停、線下監管”相結合的模式；對勸停無效的工地，屬地城市管理部門組織線下準確監管，實現準確化環境監管。

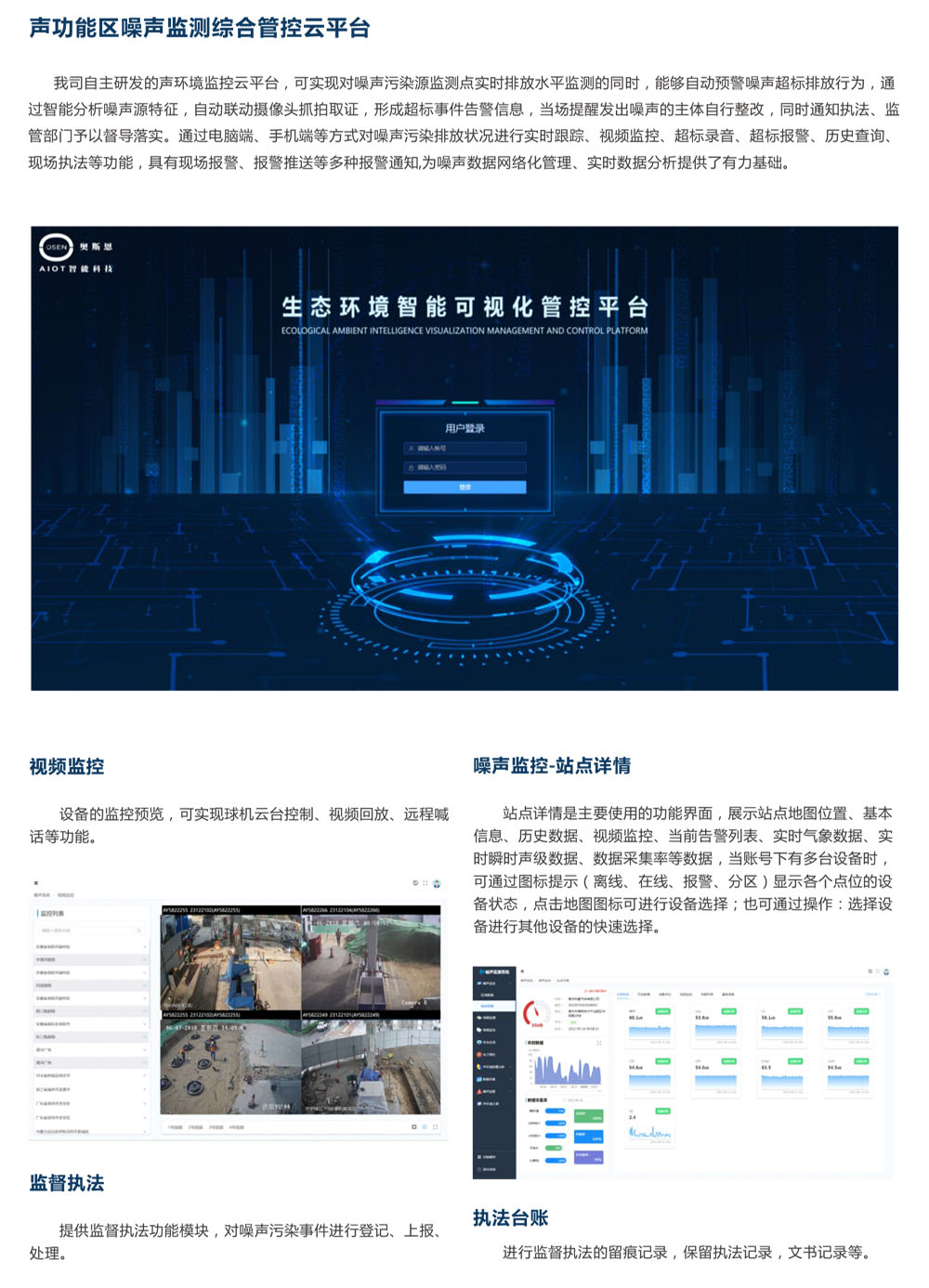

數據共享

我司擁有統一、開放易用的監測云平臺，數據傳輸按照（HJ_T+212-2017）污染物在線監控（監測）系統數據傳輸標準執行。我司噪聲在線監測系統可滿足各種可視化平臺要求，監測云平臺可主動推送數據到相關監管執法平臺，監管執法平臺也可主動獲從我司前端設備獲取監測數據，或者從我司對外免費開放的API接口獲取數據，設備與平臺間數據的無縫對接。
